운반기계/ 공장자동화 사업

Transport Equipment, Auto-Manufacturing System

전동 운반 대차 - 무궤도식

SEC TL - Syscon Electric Carrier TrackLess

무궤도 전동운반대차 – 바닥주행 A.C / D.C전동식

중량 강화로 고중량물 운반을 한번에!

고중량물을 원하는 목적지까지 안전하게 운반할수 있는 무궤도 타입 전동운반대차입니다. 주행 및 조향이 부드럽고 강력한 유압 드럼브레이크를 장착하여 제동력이 우수합니다. 전,후진 방향 포토센서(거리 감지장치) 및 안전범퍼(터치스톱) 장착, 경광등 및 멜로디작동으로 안전한 주행을 보장합니다. 대차 4면은 보호커버로 되어 있어서 고장시 수리가 용이하고, 배터리 전동 주행방식으로 소음 및 매연이 없어 쾌적한 작업이 가능합니다.

Specification
적재용량 (Capacity) 10 Ton
20 Ton 30 Ton 40 Ton 50 Ton
70 Ton 100 Ton
대차사이즈 (W/L mm) 2,000~4,000/ 2,000~12,000 (용도에 맞게 추문제작)
대차높이 Height (mm) 600~1,400 (용량및 용도에 적합하게 주문설계 제작)
주행속도 (M/min) 15~30
주행모터 D.C MOTOR 또는 저전압 A.C MOTOR
조작 S/W PENDANT S/W (HOIST BUTTON) 및 무선 리모컨 S/W
주행 Type(2륜/4륜) 일반적으로 전륜조향, 후륜주행방식이나 통로가 좁거나 회전반경이 작을때믄 4륜주행방식 채택

* 운반물의 크기, 중량, 운반거리등 작업환경에 맞게 모든 사양이 주문제작 형식으로 이루어 집니다.

* 현장과 공정에 따라 스펙 변경될 수 있습니다. 자세한 내용은 시스콘에 문의해주십시요.

SEC TL-01
테이블 리스트식 무궤도 대차1단
POSCO 포스코 제작 납품
SEC TL-02
SEC TL-03
현대제철 납품
SEC TL-04
현대모비스 납품

전동 운반 대차 - 궤도식

SEC Tt - Syscon Electric Carrier Track type

전동운반대차 – 레일주행식 AC전동식 . DC전동식

중량 강화로 고중량물 운반을 한번에!

공간의 제한으로 단거리 운반이나 크레인으로 이동할 수 없는 공장내 운반에 적합합니다. 자동차 프레스 금형 이송, 제철소 주강제품 및 원재료, 반제품등 다양한 중량제품 운송에 적합합니다. 주행 및 조향이 부드럽고 강력한 유압 드럼브레이크를 장착하여 제동력이 우수합니다. 전,후진 방향 포토센서(근거리 감지장치) 및 안전범퍼(터치스톱) 장착, 경광등 및 멜로디작동으로 안전한 주행을 보장합니다.
POWER SOURCE는 배터리전동식과 A.C전동식(AUTO REEL등 연결사용)중 작업환경에 맞게 선택가능.
운반물의 크기, 중량, 운반거리등 작업환경에 맞게 모든 사양이 주문제작 형식으로 이루어 집니다.

  • The great explorer of the truth
  • It is a long established fact
  • The master-builder of human happiness
Specification
적재용량 (Capacity) 10 Ton
20 Ton 30 Ton 50 Ton 100 Ton
200 Ton 300 Ton
대차사이즈 (W*L mm) 1,800*2,500 1,800*3,000 2,000*3,500 2,200*4,000 2,500*4,500 2,800*5,000 3,000*6,000
대차높이 Height (mm) 500 600 700 800 900 1000 1100
주행속도Speed 25M 변속가능 20M 변속가능

* 적재용량, 대차사이즈, 높이, 형태 등 용도에 맞게 주문제작 가능합니다.

SEC TT-01
HHI 제작납품
SEC TT-02
(주)두산 납품
SEC TT-03

보행식 전동 트럭

HBT series

무궤도 전동운반대차 – 바닥주행 A.C / D.C전동식

무거운 하중의 제품이나 장비를 누구나 간단히 전동 이속조작이 가능합니다. Soft Start & Stop 및 속도제어로 인해 출발과 정지가 안전하고 부드럽습니다. 작업자가 걸어가면서(보행식)조작을 하거나 접이식 발판에 탑승하여 조작이 가능합니다. 테이블 상부에 롤러나 지그장치를 장착하여 작업의 편리성을 증폭시킬수 있으며 테이블 하부에 시저스장치를 적용하여 테이블 리프팅 기능을 추가할수 있습니다.

  • 무거운 하중의 제품이나 장비를 누구나 간단히 전동 이속조작 가능
  • Soft Start & Stop 및 속도제어로 인해 출발과 정지가 안전하고 부드러움
  • 작업자가 걸어가면서(보행식)조작을 하거나 접이식 발판에 탑승하여 조작이 가능
  • 테이블 상부에 롤러나 지그장치를 장착하여 작업의 편리성을 증폭시킬수 있음
  • 테이블 하부에 시저스장치를 적용하여 테이블 리프팅 기능을 추가할 수 있습니다.
HBT-5000
Specification
Model HBT-1000
HBT-2000 HBT-3000 HBT-5000
적재능력 (kg) 1,000 2,000 3,000 5,000
주행속도 km/h 1~3
적재함 사이즈 (W/L mm) 900~1,200 1,000~1,500 1,200~1,800 1,500~2,000
주행모터 12V X 750W 24V X 900W 24V X 1200W 24V X 1500W

* 운반물의 크기, 중량, 운반거리등 작업환경에 맞게 모든 사양이 주문제작 형식으로 이루어 집니다.

HBT-1000
포스코광양제철소 납품
HBT-2000
포스코광양제철소 납품
HBT-3000
포스코광양제철소 납품
HBT-5000
현대자동차울산공장 납품

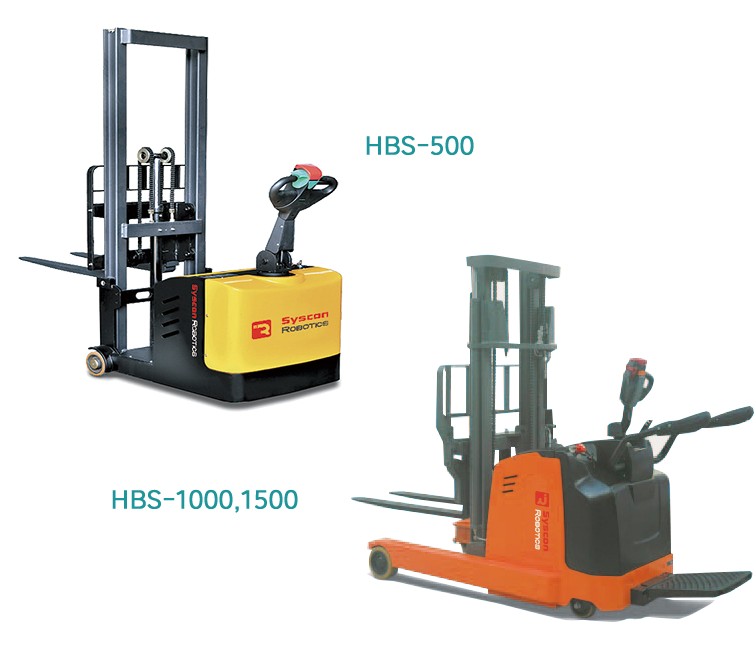

보행식 전동지게차 – HBS series

소형 보행식 전동지게차 (HBS-500)

* 콤팩트하고 강력한 파워! 절묘한 핸들링의 조화

  • · 강력한 파워와 소프트한 운전조작, 안전하고 신속한 작업이 가능합니다.
  • · 장비 폭과 길이가 콤팩트하여 좁고 복잡한 환경에서 사용이 편리합니다.
  • · 단조포크로 제작되어 포크 파손으로 인한 위험이 없습니다.
  • · 후진시 협착방지 Touch Stop 스위치 부착으로 안전한 조작이 가능합니다.

  • · 작업자 편의와 손쉬운 운전환경!
  • · 대형, 중소형 작업현장까지 활용 가능한 다목적 물류장비 입니다.
Specification
적재용량 (Capacity) 500 kg 포크 인상 높이 2500 mm
포크 길이 800 mm 포크 사용하중 중심 400 mm
포크 최대외폭(조절식) 160~650 mm 전체 길이 1880 mm
전체 폭 700 mm 전체 높이 1750 mm
전륜 Overral Length 中 210 구동 바퀴 中 220
주행 구동모터 24V x 1.6 kw 상하강 모터 24V x 2.2 kw
주행 속도 2.5/3.0 km/h 축전지 24V x 80 Ah
충전지 Battery Charge 단상 220 V x 60 hz 내장형 배터리 사이즈 170W x 270L x 215H mm
자중 SELF Seight(2륜/4륜) 1000 kg
HFL-5EEW

스테커

HFL series

좁은 공간에서 최고의 능률향상!

  • 좁은 공간에서 최고의 능률향상
  • 견고한 프레임, 유압장치 적용
  • 지게차 대용으로 좁은장소에서 최대의 성능을 발휘
  • 화물운반, 고소적재시 능률향상
  • 지게차 대비 구매비용이 저렴하고 유지, 보수가 용이
  • 견고한 프레임 구조 및 고강도 유압장치를 적용
Specification
MODEL (Capacity) HFL-5M
HFL-10M HFL-5E HFL-10E HFL-10EH
HFL-10EHW HFL-5EEW HFLT-5EH HFL-5EA
적재용량 (Kg) 500 1,800 500 1,000 1,000 1,000 1,000 500 500
포크인상 높이 Height (mm) 1,500 1,500 1,500 1,500 2,500 2,500 2,500 2,500 1,500
포크인상 높이 Height (mm) 900 900 700 700 700 900 1,070 900 700
전체 높이 Height (mm) 1,950 1,950 1,960 2,030 2,030 2,030 2,100 1,900 1,600
전체 외폭 Height (mm) 800 865 770 770 770 1,400 750 920 920
전체 길이 Height (mm) 1,300 1,400 1,200 1,360 1,360 1,560 1,800 1,100 1,100
다리 내폭 Height (mm) 500 500 600 600 600 1,250
(조절가능)
600 600 600
상하강 작동 유압 수동식
포크조절 외폭(mm) MIN' 220~ MAX' 700
배터리 충전기 단상 220V 전기타입(AC220V)

* 표준사양외에 운반물의 크기, 중량, 운반거리등 작업환경에 맞게 모든 사양은 주문제작이 가능합니다.

HFLT-5EH
HFL-5EA
HFL-5E
HFL-10E
HFL-10EH

자주식 스테커

HDS series

실용적인 강력파워 자주식 스테커!

  • 강력한 파워와 견고한 내구성으로 실용적
  • 사용이 편리하고 안전하게 작업 수행 가능
  • 상.하강 및 주행이 전동으로 조작이 가능
  • FET CONTROL 기판을 적용하여 START & STOP이 부드러움
  • FORK상승시 경광등 및 경보음 작동, 후진시 협착방지 TOUCH STOP S/W적용으로 안전한 조작을 할 수 있음
  • PALLET SIZE에 맞게 다리 폭이 조절 가능
HDS 01
Specification
Model HDS-10EH
사용하중 Load CAPA (Kg) 1,000
포크 최대 인상 높이 (mm) 2,500
전장 (전체 길이) (mm) 1,740
전폭 (전체 외폭) (mm) 1,150
전고 (전체 높이) (mm) 1,860
포크 조절 외폭 (mm) 200~800
다리 내폭 (조절형) (mm) 950~1,250
전륜 (앞바퀴, Load Wheel) (mm) Φ100 * 60 W (우리탄 휠)
후륜 (구동바퀴, Driving Wheel) (mm) Φ200 * 70 W (우리탄 휠)
모터 주행 24 V * 400 W
모터 유압 DC 24 V * 1.5 KW
주행속도(전부하/ 무부하)(Km/hr) 3~4 / 4~5
배터리 / 충전기(내장형) 24 V 85 Ah / 단상 220 V 60 Hz
자체 중량(Kg) 540

* PALLET SIZE에 맞게 다리 폭이 조절 가능

HDS 02
HDS 03
HBP 01

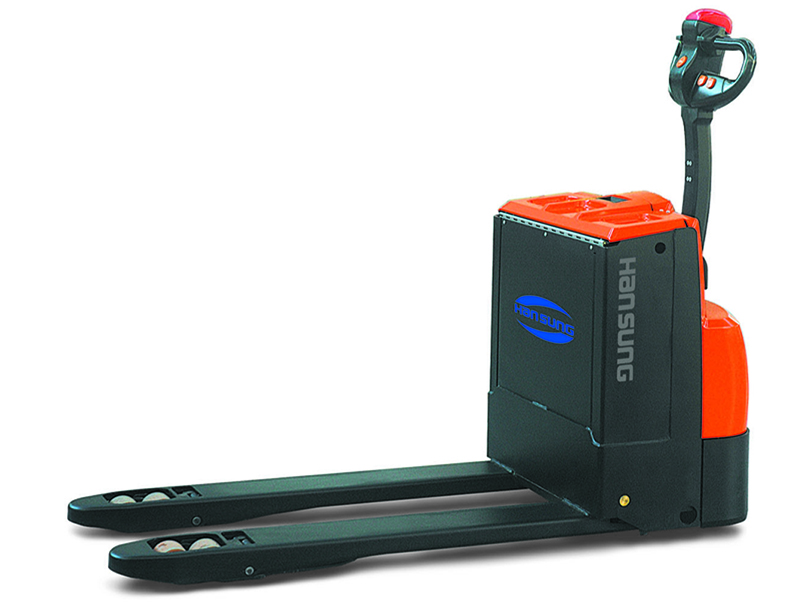

전동 파렛트 트럭

HBP series

스마트한 강성 프레임! 강력하고 부드러운 운전능력

  • CURTIS Control 적용으로 강력하고 부드러운 출발과 정지
  • AC구동모터사용(1500모델은 DC타입), 저소음의 친환경적인 제품
  • 카본 교체가 불필요함으로 유지보수가 용이하고 저렴
  • 강력한 모터 브레이크 장착으로 경사지 미끄러짐 방지
  • EPS장치(1500모델은 제외)를 적용하여 핸들 조향이 부드럽고 정밀함
  • 후진 운행시 핸들 상부 터치스톱 스위치 부착으로 협착방지등 안전성 확보
Specification
MODEL (Capacity) HBP-1500
HBP-2000 HBP-2500 HBP-3000
사용 하중 (Kg) 1,500 2,500 3000
포크 사양 W *L (mm) 160 * 1,150 160 * 1,200 185 * 1,200 185 * 1,200
포크 외폭 (mm) 550 685 685 685
포크 최저높이 (mm) 85 85 85 85
포크 최대높이 (mm) 200 205 205 205
전체 길이 (mm) 1,600 1,750 1,916 1,916
주행 속도 (km/hr) 3~4 3~5 3~5 3~5
배터리 24V * 80 Ah 24V * 210 Ah 24V * 210 Ah 24V * 280 Ah
주행 모터 DC 24V * 0.65 kw AC 24V * 1.5 kw AC 24V * 1.5 kw AC 24V * 1.5 kw
상승 유압모터 24V * 0.8 kw DC 24V * 2.0 kw DC 24V * 2.0 kw DC 24V * 2.0 kw
충전지 단상 220V 단상 220V 단상 220V 단상 220V
자체 중량 (kg) 225 610 790 842
Option (kg) _ _ 발판 및 허리 거치대
HBP 02
HBP 03
HBP 04

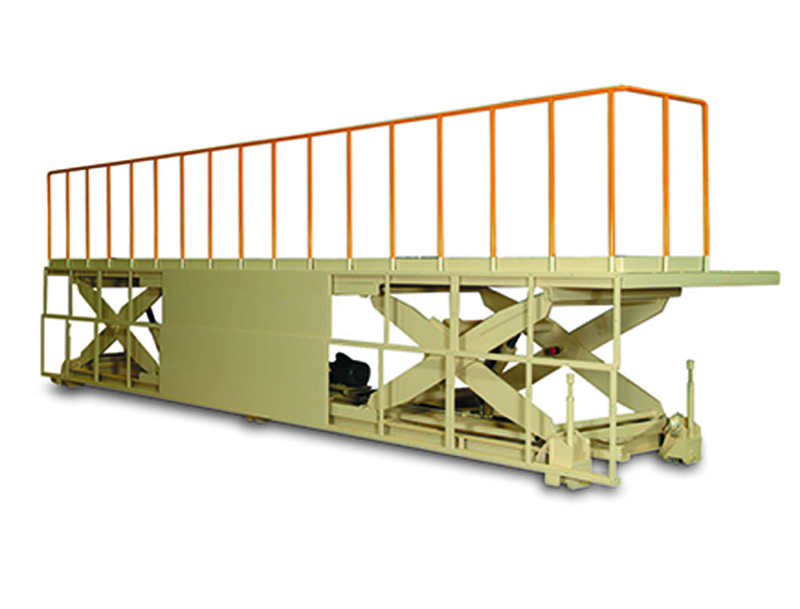

테이블 리프트

HTL series

리프팅 하중 100톤까지 제작!

높낮이 조절 작업대, 상하차용 테이블 리프트, 상,하강 리프트등 산업현장 여러 분야에 적용할수 있습니다.테이블 상부에 턴테이블장치, 슬라이딩장치, 컨베이어라인등 목적에 맞는 JIG장치를 설치하여 효율적인 작업이 가능합니다.

  • * 테이블 리프트 제작 사양 결정시 중요 확인 사항
  • 1. 테이블 사이즈 작업에 필요한 상판 치수(A x B mm)
  • 2. 사용 적재하중 사용 적재할 최대하중 -kg
  • 3. 테이블 리프트 상하강 양정
  • 4. 테이블 리프트 하강시 최저높이
  • 5. 테이블 리프트 최대 상승높이
  • 6. 테이블 상부 난간대 및 Guide Rail 설치 유무
  • 7. 유압 유니트의 내외장 관계
  • 8. 적재물의 형태, 크기, 중량 등
HTL 01

HTL series
[HTL 02]
HTL 03
[현대자동차]
턴테이블 부착형 설치
[HTL 04]
스파이럴 리프트
[HTL 05]
현대자동차
전주공장 설치
[HTL 06]
성우하이텍
15톤 3단링크설치
[HTL 07]
스크류잭 리프트
[HTL 08]
[HTL 09]
현대자동차
전주공장 설치
[HTL 10]
[HTL 11]
리프트 상판
TILTING 모델
[HTL 12]
[HTL 13]
[HTL 14]
현대자동차 울산공장
상.하차용 테이블 리프트

* 모든 특수사양, 사양결정은 시스콘 영업팀에 문의주시면 정확한 해결책을제시해 드리겠습니다.

[FL 03(공장 내부설치)]

화물용 리프트

FL series

  • 상부에 기계실이 별도로 필요 없어서 좁은 공간에 설치가
  • SOFT&START , SOFT&STOPS으로 부드럽고 소음이 적음
  • 과부하방지장치, 권상.권하 방지장치, 도어인터록등 각종 안전장치가 장착되어 있어서 재해 위험이 적음
  • 간편한 구조로 기계수명이 반영구적이고 유지보수비용이 저렴
  • * 화물용 리프트 제작 사양 결정시 중요 확인사항
  • 항목
    내용
  • 적재하중 (Kg) 적재 최대 하중
  • 운행거리 층수, 높이
  • CAGE 사이즈 가로, 세로, 높이
  • 용 도 적재품의 종류
  • POWER SOURCE 입력 전원
  • DOOR 종류 수동, 전동
  • 설치장소 옥내, 옥외
  • * 제작시 건축도면 또는 현장확인, 사양협의후 주문제작 형식으로 진행
  • * 산업안전공단 안전인증(설계 및 완성검사)을 득해야 하며 당사는 업계 최고의 실적을 보유하고 있음
[FL 02]
[FL 01]
[FL 04 (외부마감후 설치)]
[FL 05]

전동 오더피크 (1인용 고소작업대)

OP series

좁은 공간에서 이동이 편리하고 적치대, 창고에서 사람이 탑승하여 물품을 용이하게 작업이 가능합니다.과부하방지장치, 상승시 협착방지장치, 전도방지장치등 각종 안전장치가 장착되어 있어서 재해 위험이 적음.간편한 구조로 조작법이 간단하고 유지보수비용이 저렴.


* 모든 특수사양, 사양결정은 시스콘 영업팀에 문의주시면 정확한 해결책을제시해 드리겠습니다.

Specification
MODEL OP-2015
OP-2035
Load Capacity (kg) 200 200
작업대 인상높이 (mm) 1,500 3,500
플랫폼 사이즈 W * L (mm) 550 * 600
(용량및 용도에 적합하게 주문설계 제작)
730 * 870
(용량및 용도에 적합하게 주문설계 제작)
작업대 사이즈 W * L * H (mm) 630 * 1,210 * 1,040
(용량및 용도에 적합하게 주문설계 제작)
790 * 1,295 * 2,380
(용량및 용도에 적합하게 주문설계 제작)
유압모터, 배터리 0.8 kw, 12V * 60Ah 1.2 kw, 12V * 90Ah
충전기 전원 단상 220V 단상 220V
자체 무게 (kg) 150 400
  • 산업안전공단 안전인증(설계 및 완성검사)을 득해야 하며 당사는 업계 최고의 실적을 보유하고 있음

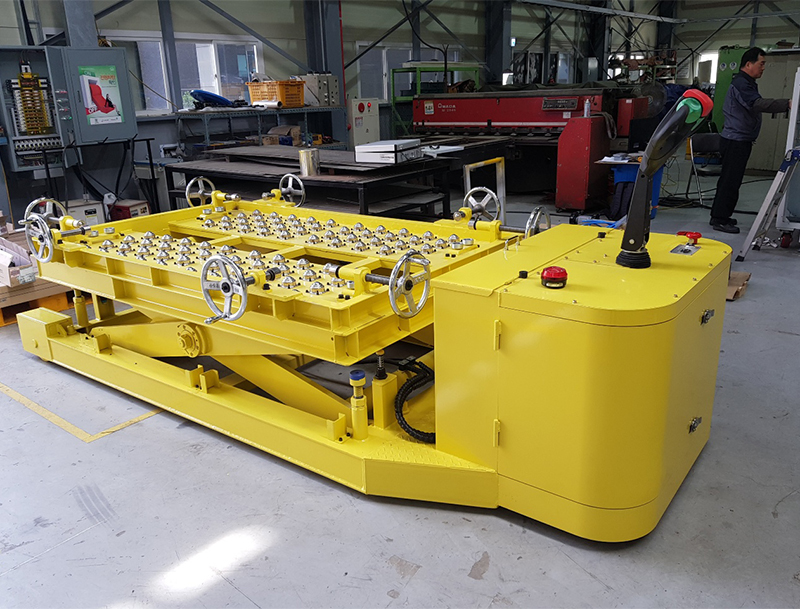

자주식 테이블 리프트 DTL series

전용기계 라인 작업등 중량물 주입, 인출을 할수 있는 최적의 높이로 맞춰주며 생산성, 사용자를 고려한 효율적인 다기능 이동식 리프트 장비입니다. 중량물을 손쉽게 상,하강 운전 및 이동운반 할수 있고 중량물 조립라인에 최대의 효율을 발휘 할수 있습니다. 작업자가 걸어가면서(보행)조작을 하거나 접이식 발판에 탑승하고 조작이 가능함.

운반물의 크기, 중량, 운반거리등 작업환경에 맞게 모든 사양이 주문제작 형식으로 이루어 집니다.

[현대로템 납품]
[현대자동차울산공장 납품]
[현대기아 남양연구소]
Specification
MODEL 적재용량
테이블 사이즈 최저 높이 최대 높이
DTL-1000-1 1000 kg 900*1500 mm 450 mm 1300 mm
DTL-1000-2 1000 kg 900*1500 mm 600 mm 2000 mm
DTL-2000-1 2000 kg 900*1500 mm 450 mm 1300 mm
DTL-2000-2 2000 kg 900*1500 mm 600 mm 2000 mm
